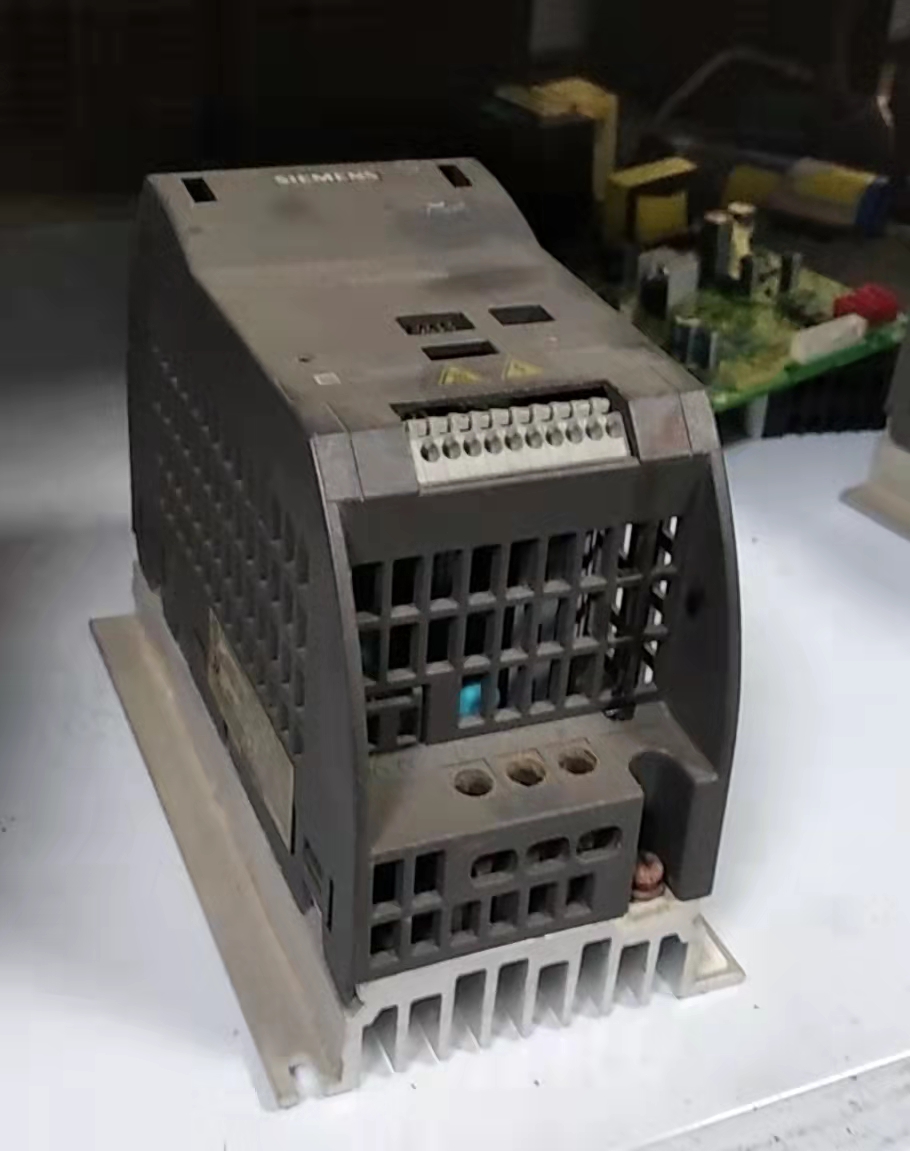

變頻器故障排除

2.1短路保護若變頻器運行當中出現短路保護，停機后顯示“0”，說明是變頻器內部或外部出現了短路因素。這有以下幾方面的原因:

(1)負載出現短路這種情況下如果把負載甩開，即將變頻器與負載斷開，空開變頻器，變頻器應工作正常。這時我們用兆歐表(或稱搖表)測量一下電機絕緣，電機繞組將對地短路，或電機線及接線端子板絕緣變差，此時應檢查電機及附屬設施。

(2)變頻器內部問題如果上述檢測后負載無問題，變頻器空開仍出現短路保護，這是變頻器內部出現問題，應予以排除。

在逆變橋的模塊當中，若IGBT的某一個結擊穿，都會形成短路保護，嚴重的可使橋臂擊穿，甚至于送不上電，前面的斷路器將跳閘。這種情況一般只允許再送一次電，以免故障擴大，造成更大的損失，應聯系廠家進行維修。

(3)變頻器內部干擾或檢測電路有問題有些機子內部干擾也易造成此類問題，此時變頻器并無太大的問題，只是不間斷的、無規律的出現短路保護，即所謂的誤保護，這就是干擾造成的。

變頻器的短路保護一般是從主回路的正負母線上分流取樣，用電流傳感器經主控板的檢測傳至主控芯片進行保護的，因此這些環節上任何一處出現問題，都可能造成故障停機。

對于干擾問題，現低壓大功率的及中高壓變頻器都加了光電隔離，但也有出現干擾的，主要是電流傳感器的控制線走線不合理，可將該線單獨走線，遠離電源線、強電壓、大電流線及其他電磁輻射較強的線，或采用屏蔽線，以增強抗干擾能力，避免出現誤保護。

對于檢測電路出現的問題，一般是電流傳感器、取樣電阻或檢測的門電路問題。電流傳感器應用示波器檢測。

若波形不好或出現雜亂波形甚至于無波形，即說明電流傳感器有問題，可更換一只新的。對取樣電阻問題，有的機子使用時間長了，其阻值會變大，甚至于斷路，用萬用表可檢測出來，應予以更換成原來的阻值的或少小一些的電阻。

對于檢測的門電路，應檢查在靜態時的工作點，若狀態不對應更換之。

(4)參數設置問題對于提升機類或其他(如拉絲機、潛油電泵等)重負荷負載，需要設置低頻補償。若低頻補償設置不合理，也容易出現短路保護。一般以低頻下能啟動負載為宜，且越小越好，若太高了，不但會引起短路保護，還會使啟動后整個運行過程電流過大，引起相關的故障，如IGBT柵極燒斷，變頻器溫升高等。因此應逐漸加補償，使負荷剛能正常啟動為最佳。如圖3所示，V1為啟動電壓，V0為額定輸出電壓。

(5)在多單元并聯的變頻器中，若某一單元出現問題。勢必使其他單元承擔的電流大，造成單元間的電流不平衡，而出現過流或短路保護。因此對于多單元并聯的變頻器，應首先測其均流情況，發現異常應查找原因，排除故障。各單元的均流系數應不大于5%。

2.2過流保護變頻器出現過流保護，代碼顯示“1”，一般是由于負載過大引起，即負載電流超過額定電流的1.5倍即故障停機而保護。這一般對變頻器危害不大，但長期的過負荷容易引起變頻器內部溫升高，元器件老化或其他相應的故障。

這種保護也有因變頻器內部故障引起的，若負載正常，變頻器仍出現過流保護，一般是檢測電路所引起，類似于短路故障的排除，如電流傳感器、取樣電阻或檢測電路等。該處傳感器波形如圖4所示，其包絡類似于正弦波，若波形不對或無波形，即為傳感器損壞，應更換之。

過流保護用的檢測電路是模擬運放電路。

在靜態下，測A點的工作電壓應為2.4V，若電壓不對即為該電路有問題，應查找原因予以排除。R4為取樣電阻，若有問題也應更換之。過流保護的另一個原因就是缺相。當變頻器輸入缺相時，勢必引起母線電壓降低，負載電流加大，引起保護。而當變頻器輸出端缺相時，勢必使電機的另外兩相電流加大而引起過流保護。所以對輸入及輸出都應進行檢查，排除故障。

2.3過、欠壓保護變頻器出現過、欠壓保護，大多是由于電網的波動引起的，在變頻器的供電回路中，若存在大負荷電機的直接啟動或停車，引起電網瞬間的大范圍波動即會引起變頻器過、欠壓保護，而不能正常工作。這種情況一般不會持續太久，電網波動過后即可正常運行。這種情況的改善只有增大供電變壓器容量，改善電網質量才能避免。

當電網工作正常時，即在允許波動范圍(380V±20%)內時，若變頻器仍出現這種保護，這就是變頻器內部的檢測電路出現故障了。

當W1調節不當時，即會使過、欠壓保護范圍變窄，出現誤保護。此時可適當調節電位器，一般在網電380V時，使變頻器面板顯示值(運行中按住“〈”鍵〉與實際值相符即可。當檢測回路損壞時，如圖中的整流橋、濾波電容或R1、W1及R2中任一器件出現問題，也會使該電路工作不正常而失控。如有的機子R1損壞造成開路，使該電路P點得不到電壓，芯片即認為該處檢測不對而出現欠壓保護。P點的工作點范圍為1.９~2.１V，即對應其電壓波動范圍。

對于提升機變頻器，因回饋電網污染，增加了隔離電路，有時調節不當也會出現誤保護，此時應根據電網的波動仔細調節。因提升機負載在運行中電網是波動的，在提升重物時，電壓下降(有的可降20V)，在下放時回饋電網電壓升高，可根據這種變化進行調節，一般是增大W3，減小W2，直至在穩態下適合為止。

2.4溫升過高保護變頻器的溫升過高保護(面板顯示“5”)，一般是由于變頻器工作環境溫度太高引起的，此時應改善工作環境，增大周圍的空氣流動，使其在規定的溫度范圍內工作。再一個原因就是變頻器本身散熱風道通風不暢造成的，有的工作環境惡劣，灰塵、粉塵太多，造成散熱風道堵塞而使風機抽不進冷風，因此用戶應對變頻器內部經常進行清理(一般每周一次)。也有的因風機質量差運轉過程中損壞，此時應更換風機。還有一種情況就是在大功率的變頻器(尤其是多單元或中高壓變頻器)中，因溫度傳感器走線太長，靠近主電路或電磁感應較強的地方，造成干擾，此時應采取抗干擾措施。如采用繼電器隔離，或加濾波電容等。

2.5電磁干擾太強這種情況變頻器停機后不顯示故障代碼，只有小數點亮。這是一種比較難處理的故障。包括停機后顯示錯誤，如亂顯示，或運行中突然死機，頻率顯示正常而無輸出，都是因變頻器內外電磁干擾太強造成的。

這種故障的排除除了外界因素，將變頻器遠離強輻射的干擾源外，主要是應增強其自身的抗干擾能力。特別對于主控板，除了采取必要的屏蔽措施外，采取對外界隔離的方式尤為重要。首先應盡量使主控板與外界的接口采用隔離措施。我們在高中壓及低壓大功率變頻器及提升機變頻器中采用了光纖傳輸隔離，在外界取樣電路(包括短路保護、過流保護、溫升保護及過、欠壓保護)中采用了光電隔離，在提升機與外界接口電路中采用了PLC隔離，這些措施都有效避免了外界的電磁干擾，在實踐應用中都得到了較好的效果。再一點就是對變頻器的控制電路(主控板、分信號板及顯示板)中應用的數字電路，如74HC14、74HC00、74HC373及芯片89C51、87C196等，應特別強調每個集成塊都應加退耦電容。

每個集成塊的電源腳對控制地都應加10μF/50V的電解電容并接103(0.01μF)的瓷片電容，以減小電源走線的干擾。對于芯片，電源與控制地之間應加電解電容10μF/50V并接105(1μF)的獨石電容，效果會更好些。筆者曾對一些干擾嚴重的機型進行過以上處理，效果較好。對這類故障應逐漸積累經驗，不斷尋求解決途徑。有些機子使用時間太久，線路板上的濾波電容容量不夠造成濾波效果差，造成變頻器死機或失控，這種情況不太好處理，可更換一塊新線路板，一般可解決問題。
